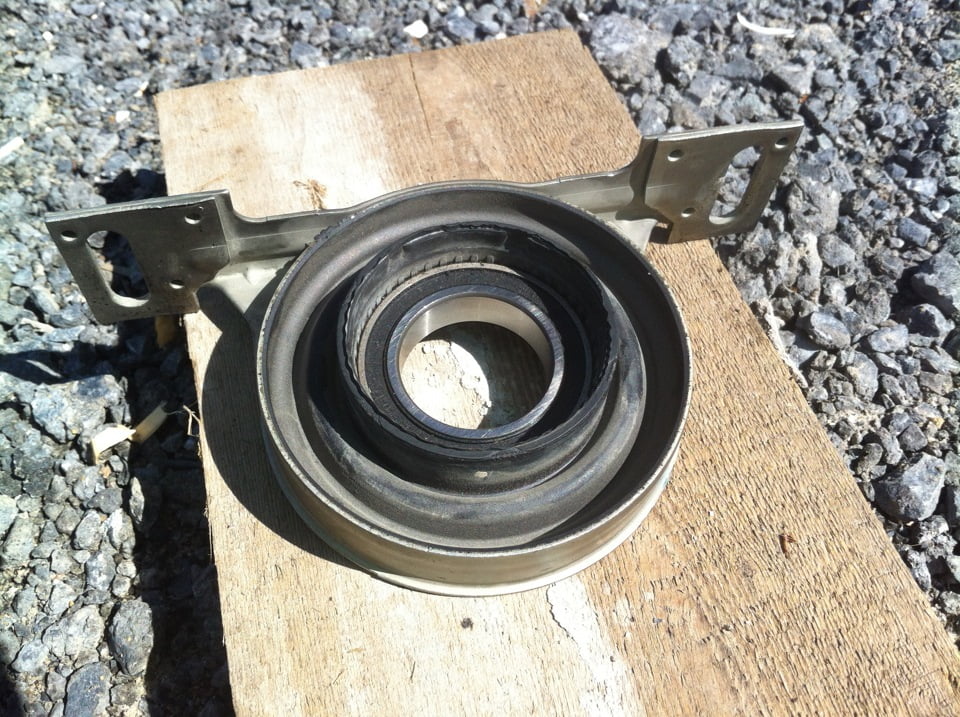

Типы и конструкции подвесных подшипников для карданных валов: обзор и сравнительный анализ

Карданный вал является важной частью механизма передачи движения в автомобилях, а также других транспортных средствах. Подвесные подшипники в карданных валах играют решающую роль в обеспечении не только плавного, но и эффективного передачи крутящего момента между различными компонентами в системе привода. В данной статье мы рассмотрим различные типы и конструкции подвесных подшипников, используемых в карданных валах, а также проведем сравнительный анализ их особенностей и преимуществ.

Подшипники с игольчатыми роликами

Подшипники с игольчатыми роликами, безусловно, являются одними из наиболее распространенных типов подвесных подшипников для карданных валов. Их конструкция включает в себя внутреннее и внешнее кольца, а также ряд игольчатых роликов, расположенных между ними. Такая конфигурация обеспечивает не только высокую грузоподъемность, но и способность компенсировать радиальные и осевые нагрузки. Стоит отметить, что подшипники с игольчатыми роликами также отличаются высокой жесткостью и низким трением.

Качающиеся подшипники

Качающиеся подшипники, или сферические подшипники, несомненно, широко применяются в карданных валах. Стоит отметить, они имеют сферическую внешнюю поверхность, что позволяет им компенсировать небольшие угловые отклонения и выравнивать оси валов под различными углами. Качающиеся подшипники обеспечивают хорошую грузоподъемность, а также имеют высокую степень герметичности, что способствует увеличению срока службы карданного вала.

Шариковые подшипники

Шариковые подшипники обеспечивают высокую точность, а также плавность вращения. Прежде всего, они состоят из внутреннего и внешнего кольца, между которыми находится ряд шариков. Стоит отметить, что шариковые подшипники обладают низким трением и малыми потерями энергии при передаче крутящего момента. Более того, они часто применяются в карданных валах, где требуется высокая точность и надежность.

Роликовые подшипники

Роликовые подшипники, включая цилиндрические и конические, безусловно находят применение в карданных валах. Они имеют цилиндрическую или коническую форму и состоят из внутреннего и внешнего кольца, а также роликов, расположенных между ними. Стоит отметить, что роликовые подшипники обладают высокой грузоподъемностью и способностью справляться с большими радиальными и осевыми нагрузками. Более того, конические роликовые подшипники также позволяют компенсировать осевое смещение валов.

Сравнительный анализ

При выборе подвесных подшипников для карданных валов необходимо учитывать различные факторы, включая, например, требования к нагрузочной способности, уровень трения, компенсацию угловых отклонений и герметичность. Ниже представлен сравнительный анализ особенностей и преимуществ различных типов подвесных подшипников:

• Подшипники с игольчатыми роликами обладают высокой грузоподъемностью, низким трением и хорошей способностью компенсировать нагрузки. Однако они могут быть более сложными в монтаже и требуют соблюдения определенного зазора между элементами.
• Качающиеся подшипники обеспечивают возможность компенсации угловых отклонений и имеют высокую герметичность. Однако их грузоподъемность может быть ниже по сравнению с другими типами подшипников.
• Шариковые подшипники обладают высокой точностью и низким трением. Они идеально подходят для приложений, требующих высокой скорости вращения и точности. Однако они могут быть менее способными компенсировать угловые отклонения и иметь более ограниченную грузоподъемность.
• Роликовые подшипники обладают высокой грузоподъемностью и способностью справляться с большими радиальными и осевыми нагрузками. Конические роликовые подшипники, кроме того, могут компенсировать осевое смещение валов. Однако они могут быть более громоздкими и требовать более точного выравнивания валов при монтаже.

В целом, выбор подвесных подшипников для карданных валов зависит от конкретных требований и условий эксплуатации. Важно учитывать грузоподъемность, трение, возможность компенсации угловых отклонений, герметичность и другие факторы, чтобы обеспечить оптимальную работу карданного вала.

Подвесные подшипники EDS (Польша)

Заключение

Подвесные подшипники, несомненно, играют важную роль в обеспечении эффективной передачи крутящего момента в карданных валах. В данной статье мы рассмотрели различные типы и конструкции подвесных подшипников, например, подшипники с игольчатыми роликами, качающиеся подшипники, шариковые подшипники и роликовые подшипники.

Каждый тип подшипника имеет свои особенности и преимущества, которые, безусловно, следует учитывать при выборе подшипников для конкретного применения. Важно учитывать требования по грузоподъемности, трению, компенсации угловых отклонений и другим параметрам, чтобы обеспечить оптимальную работу карданного вала и повысить его надежность и долговечность.
